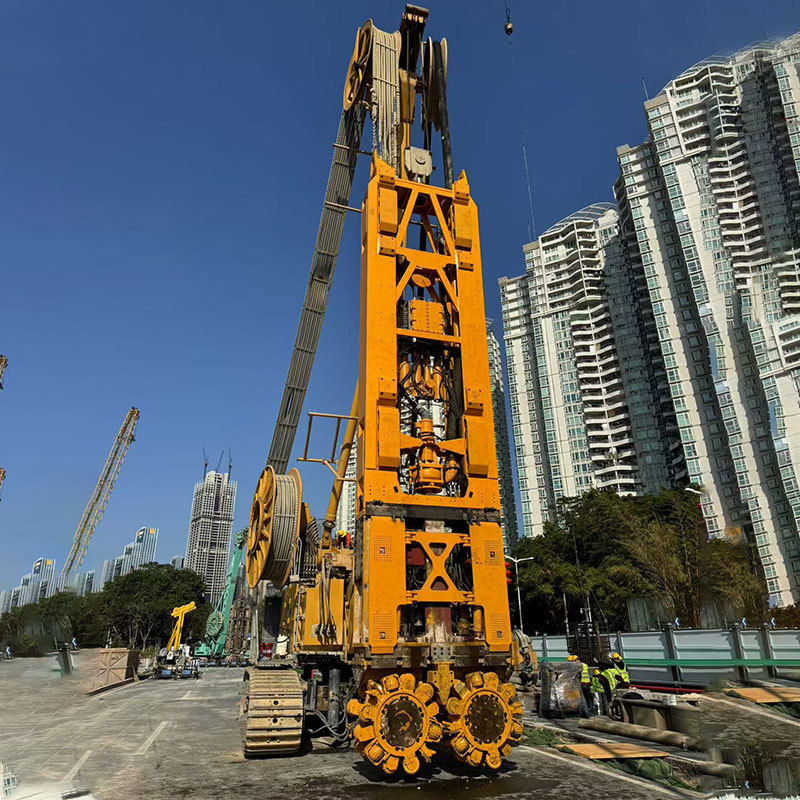

Mesin Pemotong Parit Grab Dinding Diafragma Spherical Hobs Hydromill

Keuntungan Spherical Hob:

1. Secara signifikan mengurangi biaya konstruksi pemotongan hydromill pada lapisan batuan keras, mempersingkat durasi proyek.

2. Tidak perlu lubang pra-potong, menyederhanakan peralatan konstruksi.

3. Roda hydromill bergigi hob memungkinkan pengoperasian berkelanjutan jangka panjang (hingga 100 jam), mengurangi jumlah pengangkatan hydromill, secara efektif memperpanjang waktu konstruksi, dan menyederhanakan persyaratan tenaga kerja.

4. Pengoperasian modul hydromill yang stabil dengan dampak gearbox minimal, mengurangi waktu dan biaya perawatan.

5. Gangguan tanah rendah, sehingga cocok untuk konstruksi di dekat bangunan.

6. Meningkatkan kemampuan defleksi pemotongan hydromill pada lapisan batuan keras.

7. Akurasi vertikal parit dapat dikontrol dalam 1‰.

8. Menghemat lebih dari 20% bahan bakar (saat ini rata-rata 73L/jam dengan mesin CAT C18), menjadikannya lebih hemat energi dan ramah lingkungan.

Roda pemotong--Kotak roda gigi dan roda pemotong

Jika Spherical hob efektif, ia harus memberikan gaya tekan yang cukup. Satu hob membutuhkan setidaknya 5 ton gaya tekan. Mengambil contoh roda ketebalan 1200mm, satu set roda memiliki total 54 hob. , rata-rata 1/3, yaitu 18 hob, terlibat dalam pemecahan batuan, dan total tekanan yang dibutuhkan setidaknya 90 ton. Satu gearbox harus menahan tekanan 45 ton, yang mengharuskan gearbox memiliki kapasitas bantalan beban radial yang cukup. Selain itu, hob adalah pemecah batuan bergulir, yang tidak memerlukan banyak torsi. Untuk alasan keamanan, torsi gearbox dirancang menjadi 150KNm; Ujung keluaran mengadopsi struktur heksagonal meruncing, yang memungkinkan pemasangan dan pelepasan roda pemotong dengan cepat.

Ada dua jenis utama alat potong tetap pada Spherical hob, yang pertama adalah hydromill samping dan yang lainnya adalah hydromill pemotong utama. Ada tiga hydromill samping yang dirancang, dan dua hydromill pemotong utama pada setiap garis lintasan. Ada juga gigi penutup, yang dirancang dalam bentuk struktur rol. Strukturnya sederhana dan praktis, dan memiliki ketahanan gaya yang lebih baik daripada mesin tradisional. Struktur mesin tradisional gigi penutup berat dan gayanya buruk, yang akan menyebabkan blok aus dan cincin pemandu cepat aus.

Parameter Modul dengan SC-135

Parameter Modul dengan XCMG 120
