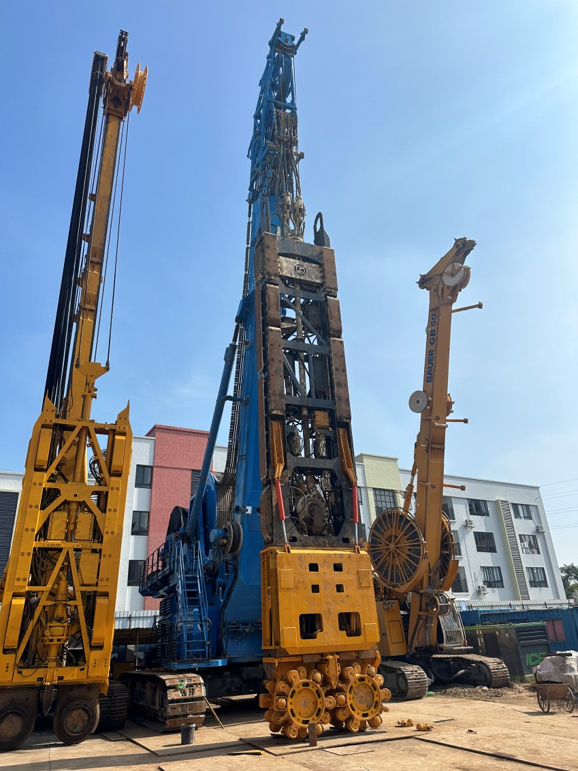

Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine
  • Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine
  • Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine
Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine

Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine

Tempat asal Cina
Nama merek APIE
Nomor model Seri SC
Rincian Produk
Nama Produk:
Pemotong parit
Daya terpasang:
571 kW
Torsi pemotong:
100 kNm
Kedalaman maksimum:
55 m
Berat maksimum untuk transportasi:
29.6 m
Ketinggian mainframe:
219/258/260/288/300mm 8'10'12'
Model Tempat Pisau:
SH30/40
Menyoroti:

Multi-Fungsi Trenching Machine

,

Diafragma Wall Grab Trench Cutter Machine

,

Diafragma Wall Grab Trenching Machine

Ketentuan Pembayaran & Pengiriman
Kuantitas min Order
1 unit
Harga
US$ 400000-550000 Unit
Kemasan rincian
Pengepakan telanjang
Waktu pengiriman
30 hari
Syarat-syarat pembayaran
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan
10 unit per bulan
Deskripsi Produk



Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine 0



Manfaat Spherical Hob dalam Pemotongan Hydromill

  1. Konstruksi yang Hemat Biaya: Penerapan spherical hob secara signifikan menurunkan biaya yang terkait dengan pemotongan hydromill di batuan keras, yang mengarah pada jadwal proyek yang lebih cepat.

  2. Proses yang Efisien: Tidak ada persyaratan untuk lubang pra-potong, yang menyederhanakan peralatan dan proses konstruksi yang diperlukan.

  3. Operasi yang Diperpanjang: Roda hydromill bergigi hob memungkinkan pengoperasian terus-menerus hingga 100 jam, mengurangi frekuensi pengangkatan hydromill dan secara efektif memperpanjang jadwal konstruksi sambil mengurangi kebutuhan tenaga kerja.

  4. Pengurangan Kebutuhan Perawatan: Modul hydromill beroperasi dengan lancar dengan sedikit tekanan pada gearbox, yang mengurangi waktu dan biaya perawatan.

  5. Dampak Tanah Minimal: Teknologi ini menyebabkan sedikit gangguan tanah, menjadikannya ideal untuk proyek yang berlokasi di dekat struktur yang ada.

  6. Peningkatan Defleksi Pemotongan: Desain meningkatkan kemampuan defleksi selama pemotongan hydromill dalam formasi batuan yang menantang.

  7. Presisi Tinggi: Penyelarasan vertikal parit dapat dipertahankan dengan akurasi hingga 1‰, memastikan hasil berkualitas tinggi.

  8. Efisiensi Bahan Bakar: Sistem mencapai penghematan bahan bakar lebih dari 20% (rata-rata 73L/jam dengan mesin CAT C18), menjadikannya lebih hemat energi dan ramah lingkungan.

Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine 1



Ikhtisar Roda Pemotong: Gearbox dan Spherical Hob

Untuk kinerja optimal, spherical hob perlu menghasilkan gaya tekan yang memadai, dengan setiap hob membutuhkan minimal 5 ton. Mempertimbangkan roda dengan ketebalan 1200mm, ia memiliki total 54 hob. Biasanya, sekitar sepertiga dari ini—sekitar 18 hob—secara aktif terlibat dalam pemecahan batuan, yang membutuhkan total tekanan minimal 90 ton. Oleh karena itu, setiap gearbox harus menopang tekanan 45 ton, menyoroti kebutuhan akan kemampuan bantalan beban radial yang kuat.

Hob berfungsi sebagai pemecah batuan bergulir, yang berarti tidak membutuhkan torsi tinggi. Untuk pertimbangan keselamatan, gearbox dirancang dengan peringkat torsi 150 kNm. Ujung keluaran menampilkan desain heksagonal meruncing, yang memfasilitasi pemasangan dan pelepasan roda pemotong yang cepat.

Spherical hob menggunakan dua jenis utama alat potong tetap: hydromill samping dan hydromill potong utama. Setiap garis lintasan mencakup tiga hydromill samping dan dua hydromill potong utama. Selain itu, desain menggabungkan gigi flapper dalam struktur rol, yang sederhana dan efektif. Desain inovatif ini memberikan ketahanan gaya yang unggul dibandingkan dengan mesin tradisional, di mana struktur gigi flapper yang lebih berat seringkali menyebabkan keausan blok aus dan cincin pemandu yang cepat.



Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine 2





Parameter Modul dengan SC-135



Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine 3

Parameter Spesifikasi
Total Berat Modul hydromill 47–60ton
Ketebalan dinding 1000–2000mm
Torsi Maksimum Gearbox 180KNm
Kecepatan Output Gearbox 0–20rpm
Gaya Penekanan Maksimum 60 ton
Tekanan Tanah Maksimum 120 ton



Parameter Modul dengan XCMG 120



Multi-fungsi Mesin Trenching Diafragma Wall Grab Trench Cutter Machine 4



Parameter Spesifikasi
Total Berat Modul hydromill 47–60ton
Ketebalan dinding 1000–2000mm
Torsi Maksimum Gearbox 180KNm
Kecepatan Output Gearbox 0–20rpm
Gaya Penekanan Maksimum 60 ton
Tekanan Tanah Maksimum 120 ton
